filter42(uaf42專用仿真器)

利用計算機將FILTER42軟件打開并進入界面后,就可以使用（<=<enter>For More Option）光標和ENTER鍵來進行一系列設計操作了。

通用有源濾波器UAF42

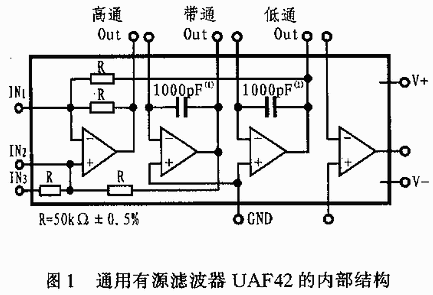

UAF42的內部結構框圖如圖1所示。

從圖中可以看出,UAF42的狀態可調（State-variable）結構使得它的應用十分方便。它有三個輸出引腳,這些引腳的輸出是把輸入信號經過低通、帶通和高通濾波后的信號。此外,UAF42片內還集成了一個輔助運放,該運放可作為通用的運放,也可以將UAF42的低通、高通和帶通等輸出信號進行信號處理。

N階濾波器傳遞函數的一般式為：

Gn(S)=[B1(s)B2(s)…Bk(s)]/[A1(s)A2(s)…Ak(s)]=G1(s)G2(B)…Gk(s)

將K個可實現的低階傳遞函數電路基本節（或稱之為基本積木塊）級聯起來就構成了N階濾波器。由于采用的是運放構成的低階基本電路,因而其輸出阻抗很低,可以不考慮級聯時的負載效應,這樣就保證了各基本節傳遞函數設計的獨立性。具體過程如圖2所示。

在實際工程中,設計人員可根據對濾波器的通帶、阻帶或過濾帶的頻率范圍及通帶增益和衰減特性要求,設計其某種類型的n階傳遞函數。然后將n階傳遞函數分爭為若干個低階級聯形式,即將其劃分成若干個一階、二階傳遞函數基本節。

最后再按各個低階傳遞函數的設計要求來設計和計算有源濾波器電路基本節。這一過程包括設計和計算相應的元件參數值、根據設計和計算結構選擇相應的元件參數值和運算放大器、組成各個低階濾波器的電路,并將它們級聯起來進行相應的調整和性能測試等工作。在上述的有源濾波器設計過程中,可以看出當濾波器電路劃分為幾個電路級聯后,基本節電路的設計就成為有源濾波器設計的關鍵。其基本節電路一般為一階或二階電路,一階電路較為簡單,對二階電路來說,可由R、C和運放所構成的電路來實現,彩 UAF42則更方便。因而如果設計人員自己用運放的R、C構成的二階電路,則電路中各個元件參數的計算這一過程比較煩瑣,而采用UAF42則可以利用廠家提供的一些技術支持來減輕設計人員的工作量,一般來說這些支持包括DEMO板和一些軟件等。對UAF42來說,由BB公司提供的一個CAD軟件-FILTER42來進行,該軟件簡化了基于UFA42的設計。設計人員只要根據基本節電路的要求將參數輸入到FILTER42中,該軟件就可以計算出相應的元件值,并且可以仿真濾波器的輸出效果。
