首頁西西教程其它教程 → 三星純平顯示器拆機維修圖文教程

三星純平顯示器拆機維修圖文教程

相關軟件相關文章發表評論 來源:西西整理時間:2012/1/30 8:51:09字體大。A-A+

作者:西西點擊:739次評論:0次標簽: 顯示器

  • 類型:系統其它大小:1.9M語言:中文 評分:1.0
  • 標簽:
立即下載

此顯示器為三星17寸純平顯示器,故障維修不通電,在沒有拆機之前故先判定是電源部分壞,此維修為了給大家在以后維修顯示器電源部分遇到困難而困擾 ,特獻出此快速維修維修法,電源模塊代換之,高手看到此貼 請拍磚,,,呵呵

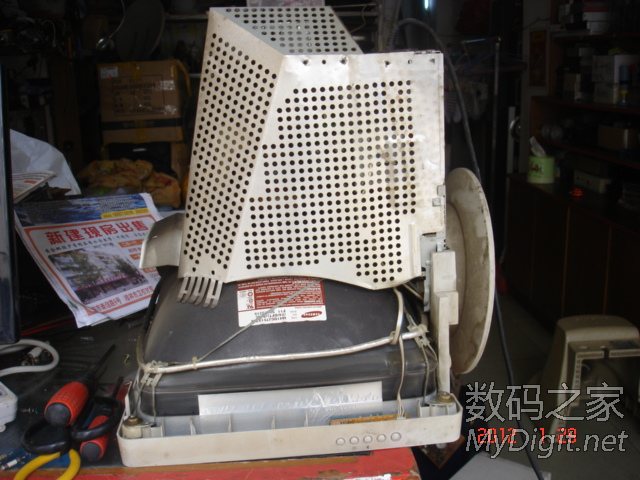

先看全景吧



此顯示器 只有兩個螺絲釘 顯示器上面是卡口 卡著的 請看圖

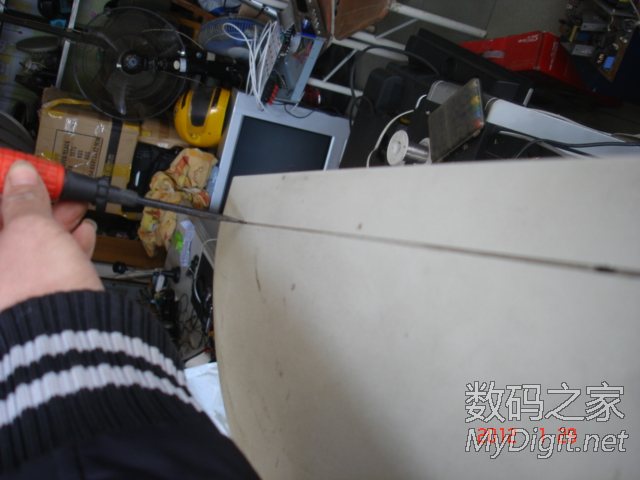

拆機故用一字螺絲刀 拆 插進去 就用手輕拍 就聽見咔 開了  左一下


呵呵 右一下


拆掉維修 看內部  做工很強悍 有防護罩


拔掉外衣 見內部  顯示屏型號


拆開后 經檢查 保險管以燒毀


功率集成塊 也燒毀


功率集成塊拆下 特寫


而后 我在毀板上面拆此管 代換之  然后保險管也換掉  檢查其他地方 無明顯短路  所以 就通電測試 無果 現在是春節 賣原件的沒有開門  再一個也沒有時間去購買   見手上還有電源模塊  所以 就想著用電源模塊代換之

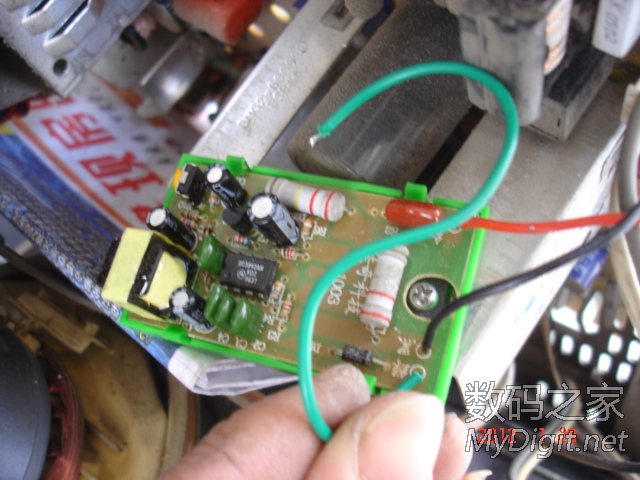

電源模塊 殼子特寫 此電源模塊在本地售價為 12塊 電源模塊維修很強悍 維修起來也快  所以維修者 可以用此電源模塊維修電源部分問題


電源模塊說明書特寫中





先把電源功率管拆掉  然后把電源模塊固定在原來電源管的散熱器上固定 ,,,,
