PC3000使用教程圖文

俄羅斯超級硬盤維修工具PC3000

 安裝PC3000前我們要選擇好一片帶有ISA的586或810的主板,一般INTEL芯片組的使用的較穩定.586級的如TX,HX,BX這些都可以,要求是帶有ISA和USB接口,ISA主要用于安裝PC3000 PRO卡,USB主要用于給加密狗供電,加密狗上的那個USB接口就是接到主板USB上的,如果沒有USB的那根線給加密狗供民,PC3000是無法使用的.請大家注意!

PC3000除PRO卡,加密狗外我們見到的還有一條修ST硬盤的COM線,COM線上的小板我們一般使用PC3000卡上的電源來供電,這個我們可以很容易的控制板上電源的通斷.COM線一般要接入主板上的COM1或COM2接口,另一端接硬盤上的跳線針那里,一般是*近IDE接口哪邊

PC3000帶的電源線是接在PC3000卡上的OUT那個電源接口的,PC3000卡上的IN是接主機電源的,這個不要弄錯了,如果錯了PC3000卡是不能工作的,還有可能損壞電源板.這個一定要注意了!





PC3000卡上一般有兩個IDE接口,都是可以使用的.如果使用卡里面的就不要HDD SEL跳線,如果要將IDE線接入卡后面就要跳上HDD SEL那個跳線



這里要注意的是,COM線只能用于ST硬盤的維修,ST硬盤維修時一般是使用指令的,所以可以不用IDE線,接上IDE線只能做有限的功能,大家可以試一下.
進入PC3000軟件后,要記住按F11是打開電源板上的電源,F12是關閉電源.關閉電源板上的電源后,硬盤是斷電的,我們就可以接硬盤拿下來,不用關于拆硬盤的,不過記住一定得在斷電的情況下!

PC3000圖解之二:軟件安裝

經過第一節的圖示,我們裝好PC3000硬件后,現在要做的就是安裝軟件,PC3000軟件我們已制作一張?jiān)闯绦虮P,發貨時已放在內了.安裝很簡單,就是制作一個DOS7的啟動盤,C盤要求2G以上空間,然后將以下源程序盤文件全部拷貝到制作好DOS7的C盤內.注意是在根目錄內呀.

這里要注意的是config.sys可能是看不到的,那么就要打開文件系統中的顯示系統文件就可以看到了.如果config.sys沒有拷貝到C盤,運行時就會有一些重要文件運行不到,那么PC3000可能就運行不正常.一定記住要完全拷貝呀.
都拷貝到C盤后可以見到以下的畫面了

起動系統后,我們就可以見到以下畫面了

進入PC3000目錄后,我們運行shell這個界面程序就能啟動PC3000了,如果配置都正確應運行正常了.

軟件安裝就講到這里了,如果大家不是很明白可以了解一下DOS命令,分析一下autoexec.bat和config.sys就知道為什么要那樣做了
PC3000圖解之三:硬盤邏輯掃描修復壞道

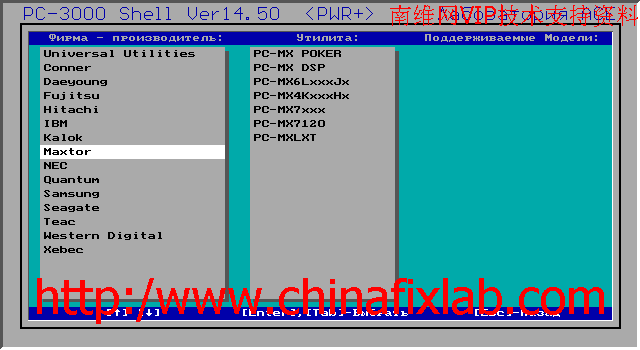

這里以一個MT 120G的硬盤示例,首先我們進入SHELL界面后選擇對應的硬盤類型,這里選擇Maxtor

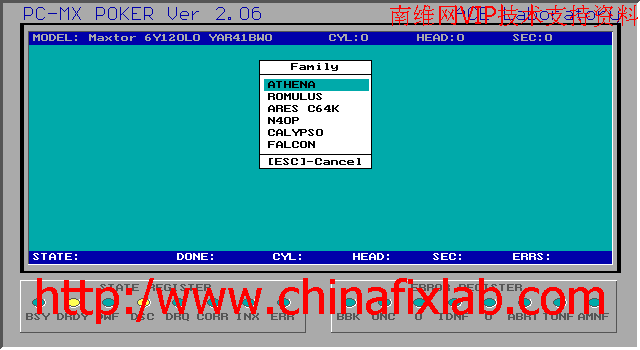

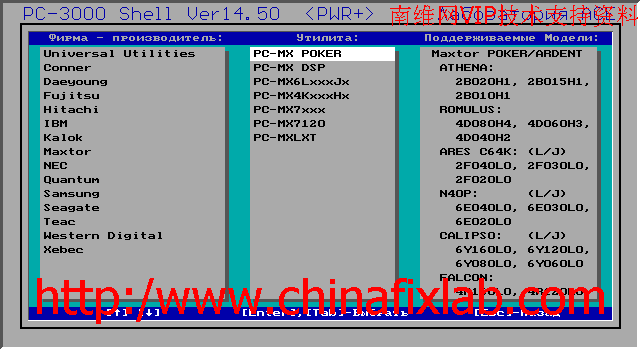

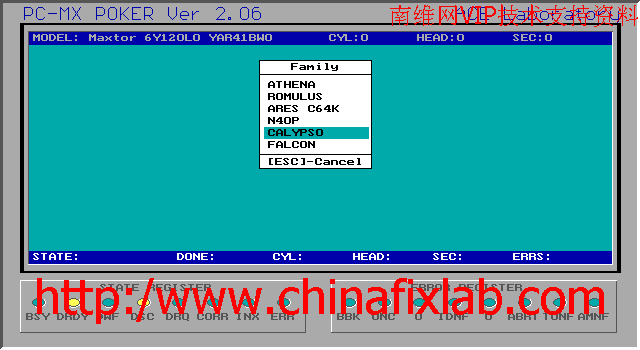

按回車后我們能見到MT的全系列都在這里了,然后再根據硬盤的系列作出選擇,硬盤是哪個系列在中文手冊的MT模塊說明內有,是POKER的就選POKER,如果是DSP就選擇DSP的.記住不要弄錯呀

按回車后我們又進入一個子菜單,這個就是硬盤電路板的型號,這些我們也可以在MT中文手冊內看到的.選好后再回車

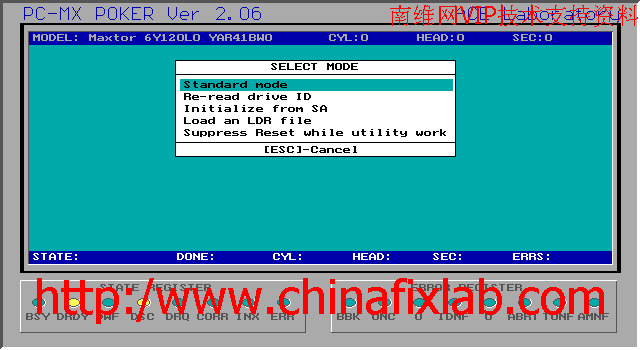

到這個菜單我們能看到這個是選擇模式菜單,里面有好幾項,一般MT的硬盤我們選擇標準模式,也就是第一項

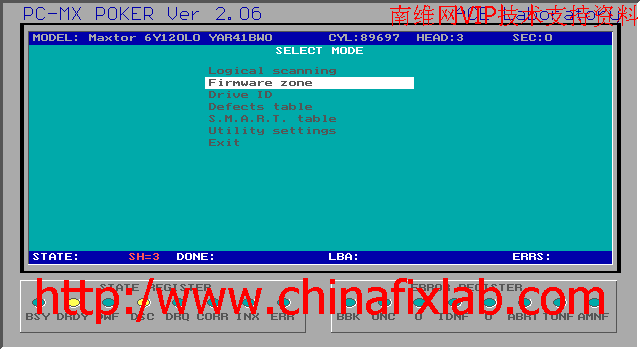

按回車后我們就見到工作菜單了,這里有掃描,固件操作,ID號修修改,壞道表等的操作

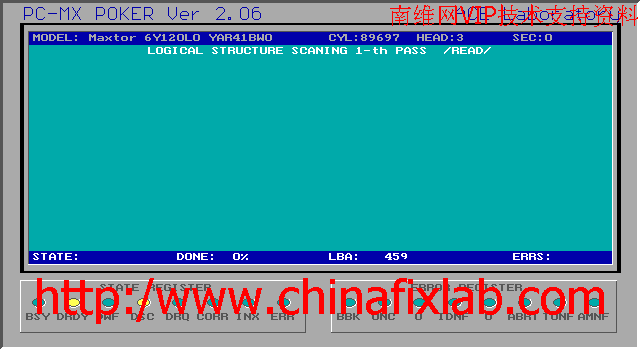

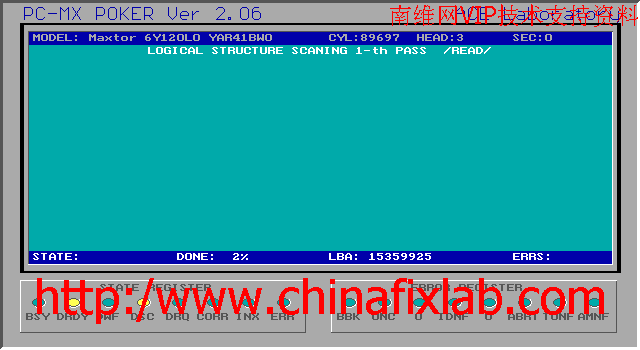

我們選擇第一項(LOGICAL SCANNING)這個就是我們常說的邏輯掃描了,進入后能見到一個參數選擇菜單,這上面的參數我們按回車會到下一項,一直回車就可以工作了,這里要注意的就是掃描次數和將壞道加入什么表,按空格可以改變參數,一般就修改第四和第七兩項,想掃描快點可以將第四項改為1,想加入G表就在第七項那進而按空格,再按空格就會變成P表了,大家可以自己試試



按任意鍵我們可以停止掃描,會出現繼續還是停止,如果是停止就會顯示掃描出來的壞道,如果沒有壞道,就會顯示空白的列表,defects amount:0,如果有壞道就會列出來了.如果按回畫就自動加入P表或G表,一般我們上面選擇P表就會自動加P表了.按F2是保存到一個文件,按ESC是退出.不做操作.



PC3000圖解之四:固件讀寫編

寫固件當然得先選擇好硬盤型號,這些就不圖解了,言歸正傳.
這里以MT120G硬盤為例,MT固件我們要讀寫的一般包括三個4個部分,RAM,LDR,MOD,MOD GROUP.這四部分操作菜單上都有的.首先看如何備份固件,這里要說明的我們寫固件前最好是將硬盤固件備份一下.除非萬一不能備份的也要找相同的固件寫入.某些盤的固件是不能隨便寫的,有的寫錯了就很難修好了.這還得大家在今后的修盤中積累經驗.
備份固件前我們應給要備份的固件建立一個目錄,然后進入目錄,運行相應的可執行模塊文件名.

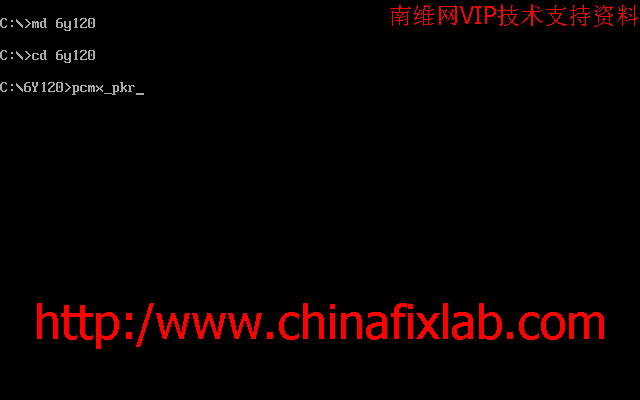

這里我們先建立一個目錄為6y120的目錄,用這個命令(md 6y120),然后進入這個目錄(cd  6y120),f運行對應的模塊文件名(PCMX_PKR),這樣就可以進入模塊了.

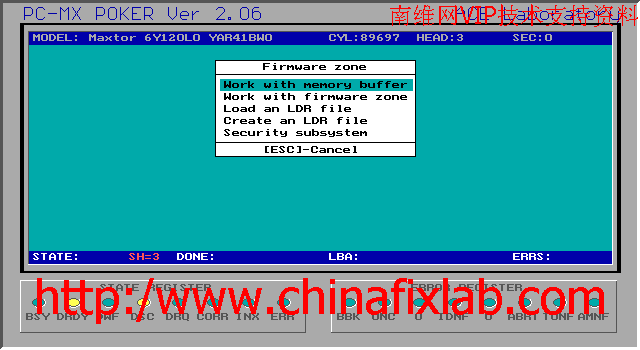

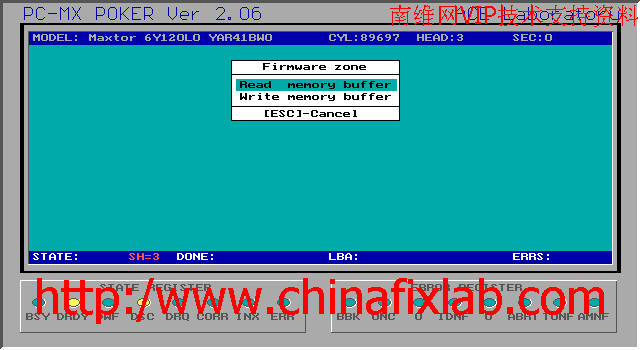

一.RAM文件讀寫

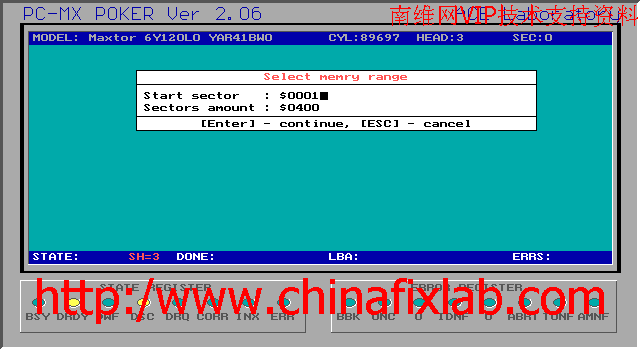

這里要輸入要保存的文件名,回車就下一步了

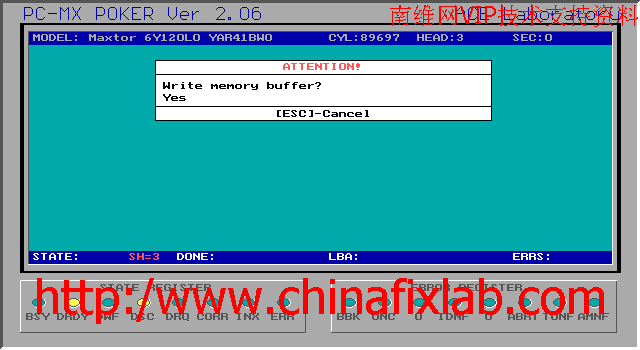

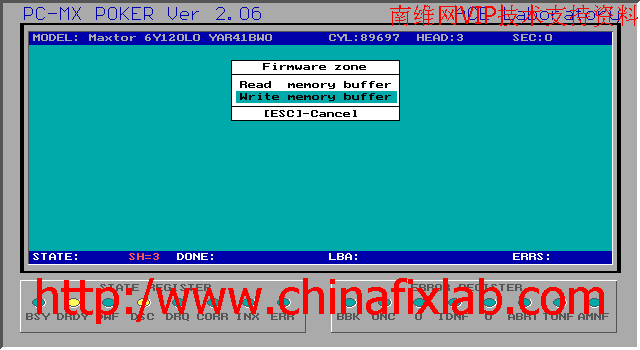

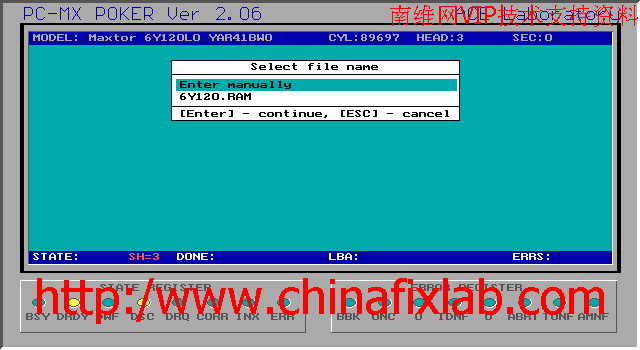

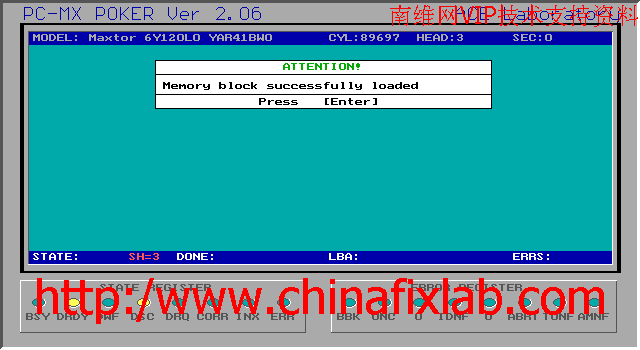

以上是保存RAM文件的文法,下面是寫RAM的方法.讀寫RAM還是自己先要建立好固件目錄的啊,不是在PC3000目錄下的,我在前面說了.














二.LDR文件讀寫

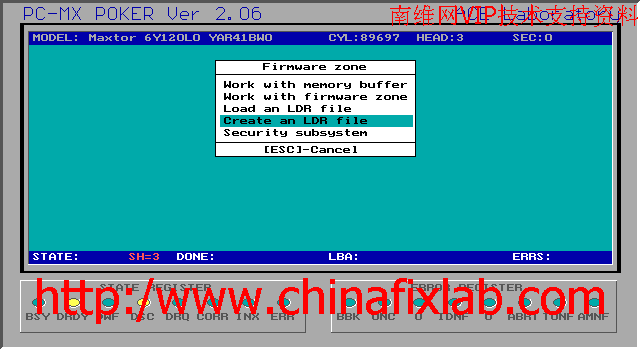

先看LDR文件的保存,這里選擇后一般都有提示輸入文件名的,如果提示without extension,這個表示不用輸入文件的擴展名,系統用默認的.input file name就是輸入文件名的意思,這些英文的基本意思大家要搞明白了,最新中文手冊上都有的.

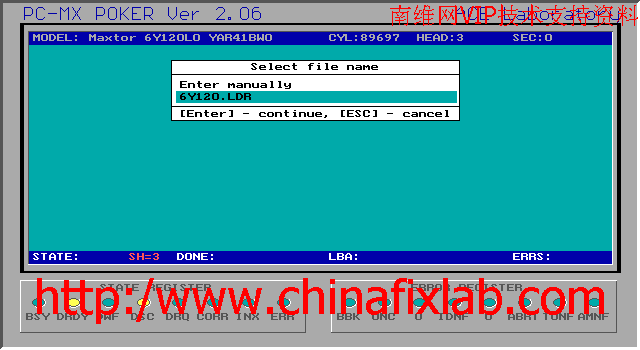

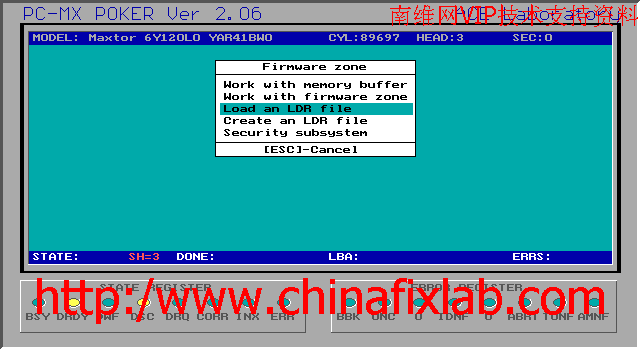

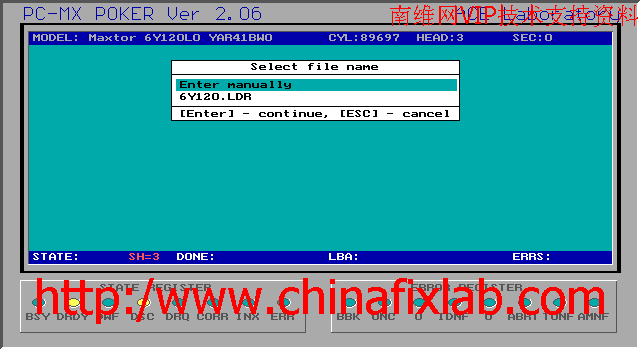

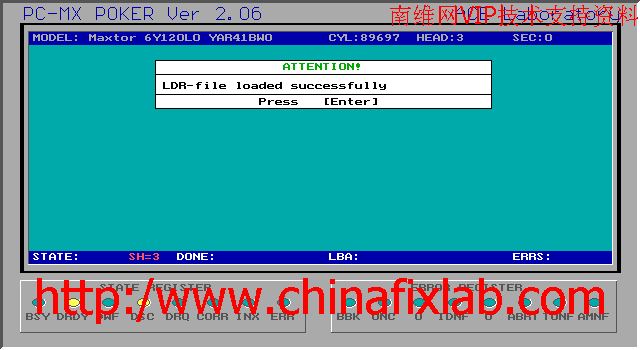

LDR文件的加載是經常做的,下面看看如何加載,LDR文件加載都必須是在正確的固件目錄操作的,要不PC3000是找不到的.它只找當然前目錄下的,你也可以輸入絕對目錄,當然最好在當然固件目錄下操作就很容易.如果當前目錄下有自動會提示文件名,我們只須按鍵頭選擇要寫的LDR文件就行了.加載成功后一都有成功的提示,不成功就會提示不成功的.不成功的原因有好多,有可能電路板是壞的,LDR文件不一樣,都會導致不成功.下面就看看具體過程.











以上是MT硬盤讀寫RAM,LDR,MOD,MOD GROUP的基本方法了,大家可以參考試試!記得寫固件前一定要備份啊.

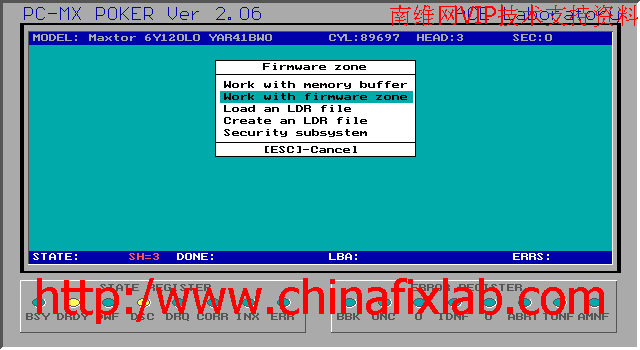

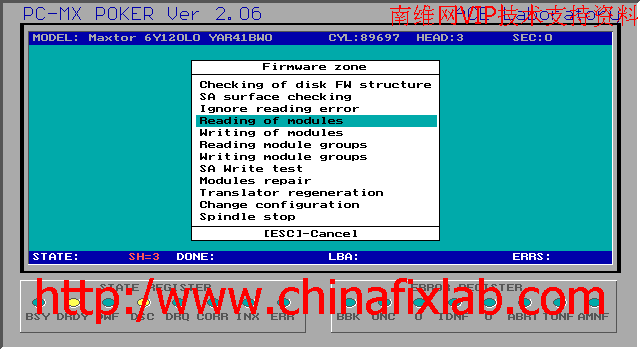

這個可能也是大家較關心也經常操作的一個問題.這里先要說的就是寫固件前如果盤是壞的不能寫如何辦呢?一般的方法是先加載LDR文件,寫RAM,再寫固件了.如果LDR加載不成功,DSP是不工作的,那么固件就一定寫不了啦.所以寫固件是在硬盤是正常識別(在PC3000內),或LDR文件加載成功的情況下才能寫成功的.當然寫固件前一定要記得備份原始固件,以防固件不對造成不可挽回的失誤,這點大家切記啊.下面看看如何保存模塊文件.當然這一切操作還是在我們建立的固件目錄下操作的啊.要不模塊都不知給你備份到哪里了.

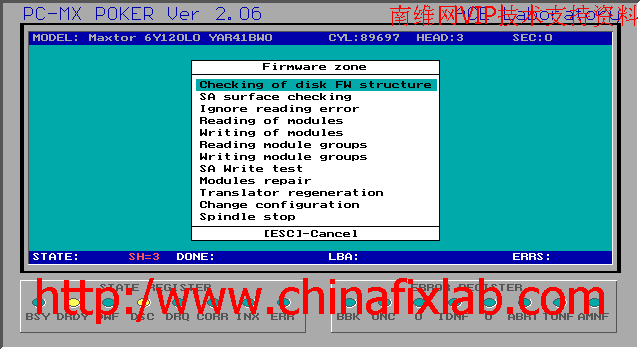

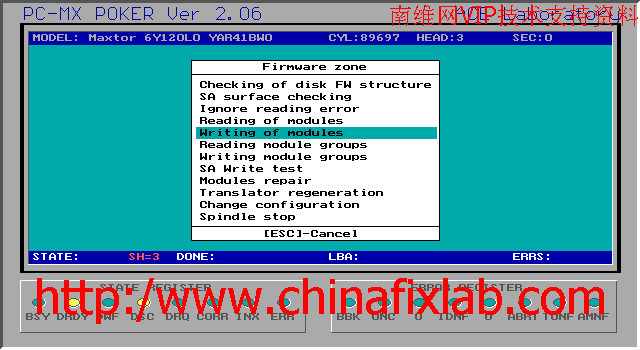

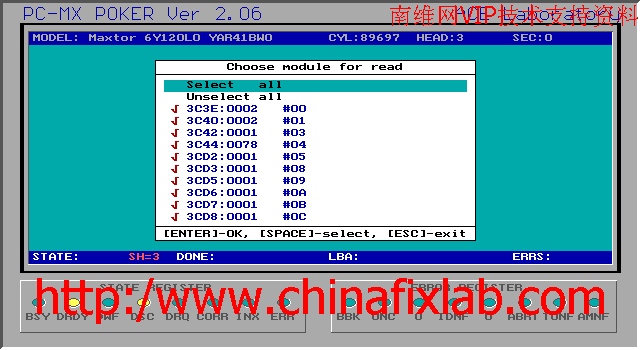

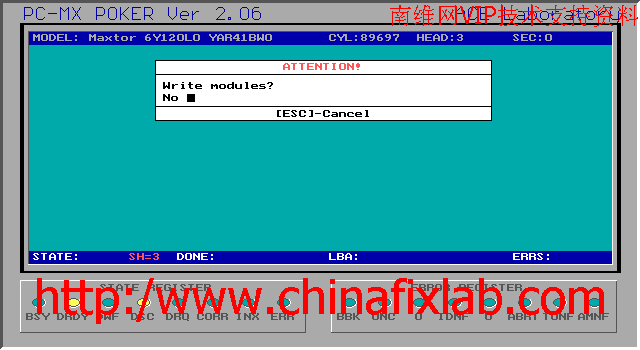

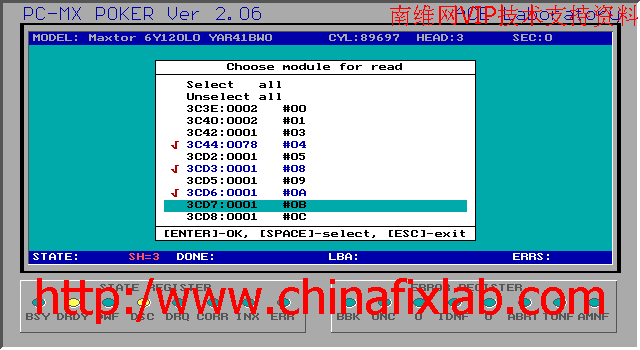

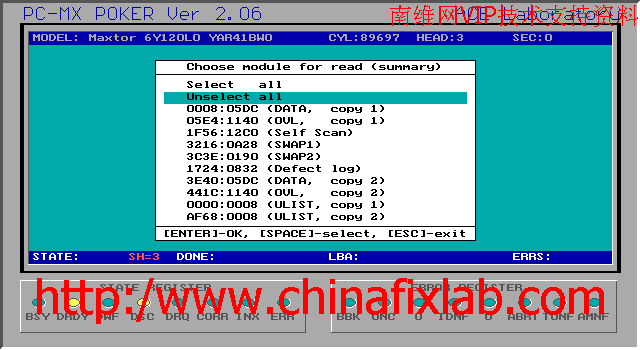

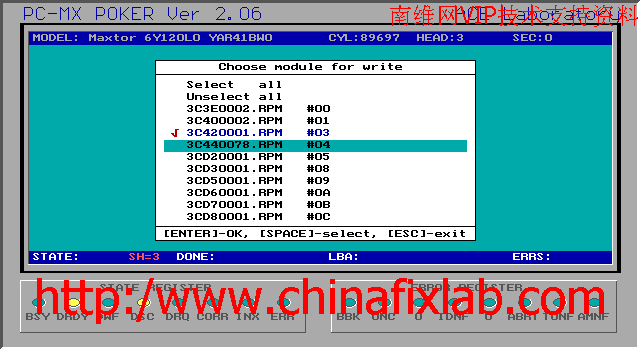

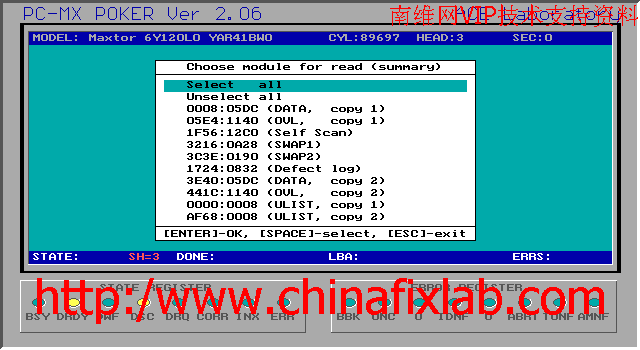

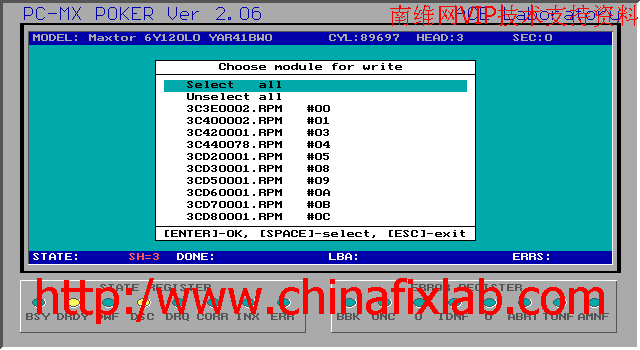

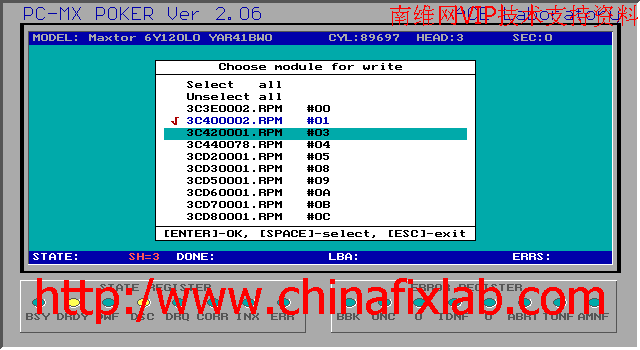

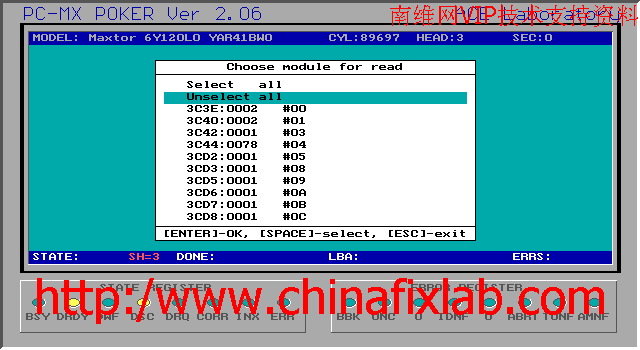

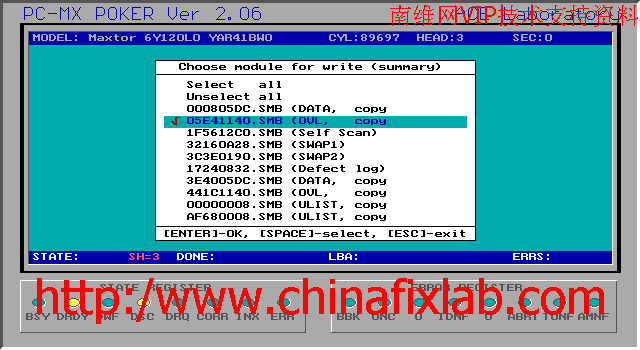

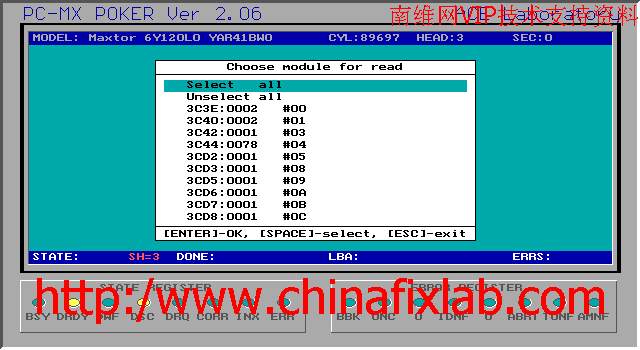

上面提備份模塊的方法,備份好后自動會放到我們?cè)�先建立的固件目錄下�?上面操作中有choose module for read,這里select all表示選擇所有模塊保存,unselect all表示取消所有選擇,我們也可以用箭頭鍵上下移動選擇,要讀寫的就按一下空格,就會打個小勾了,有時我們寫模塊不用全部寫,所以可以選擇部分,當然保存模塊時就要保存全部的了.這樣好些.下面看寫模塊的方法,過程與上面相反,就是將硬盤上保存的模塊文件讀出來,選擇對應的模塊寫入到硬盤固件區.

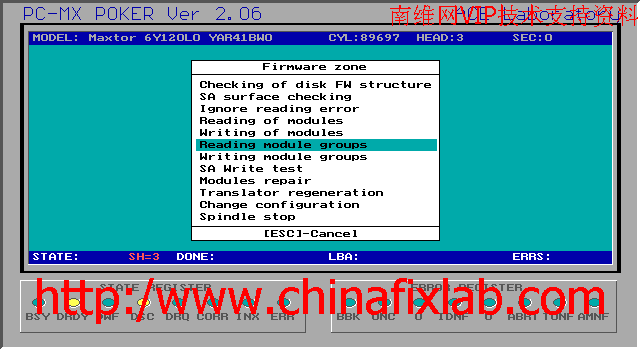

四.模塊組(MOD Groups)文件讀寫方法

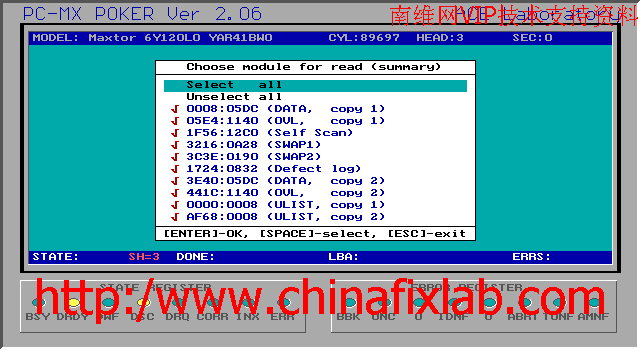

模塊組是和模塊一樣重要的東西,我們也要備份好,方法和模塊是差不多的,只是內容不一樣.修盤時如果模塊組內有模塊不對,我們就要重寫.有時可能是有壞道引起的,就要修好壞道再寫好.要不硬盤是工作不正常的.模塊我們一般檢查時是用SA surface checking來檢查了,因?yàn)樗�是在SA區的啊.所以這個是不可以壞的.以下先看看如何讀,讀其實就是保存啦.自動會放到固件目錄的




















寫模塊組的方法就是和讀相反的,將硬盤上備份好的模塊組文件寫入硬盤的固件區,方法如下:
寫模塊組就是選擇writing module groups,和讀相反了,過程序就是選擇文件寫入確定,成功就返回菜單.






模塊組寫完我們可以用SA CHECK來看是不是對的,如果有壞道是寫不好的.先修好壞道.
以上是MT硬盤讀寫RAM,LDR,MOD,MOD GROUP的基本方法了,大家可以參考試試!記得寫固件前一定要備份啊.
